2、TG2000電動機經濟運行測試儀概 述
DJYC型電動機經濟運行測試儀是根據當前節電工作的要求，運用的ARM+DSP技術，采用大規模集成電路，貼片技術，集多項國內開創的電機測試技術科研新成果的高科技、智能化、多功能通用分析測試分析儀表，儀表適用于三相異步電動機經濟運行、電能平衡、無功功率補償、電網諧波分析等節電工作和電網改造工作的綜合性測試。可在線快速檢測、計算、顯示測試的各項數據，是目前國內進行節電檢測、分析、*為的測試工具。是貫徹《GB 12497-2006三相異步電動機經濟運行》國家標準和開展各項節電工作綜合測試的優選儀表。
2.1 TG2000電動機經濟運行測試儀主要技術和特點：
儀表采用大屏幕彩色液晶顯示器，顯示信息量大，內裝鋰電池可連續工作8小時，以方便現場測試，數據輸出接口RS232與電腦連接，隨機可配熱敏打印機，具有SD卡接口，信息存儲量大，可在電腦上用USB接口讀入電腦，由電腦打印輸出數據。儀表設置了完備的數據設定功能，供打印各種測試設備標識或編號。具有帶電池的日歷實時時鐘，內存180余類近7000種電機參數供用戶調用。
2.2 TG2000電動機經濟運行測試儀主要技術性能：
電壓、電流0.5級、有功功率、無功功率、功率因數1.0級。
以每秒一次的刷新速度同時測量三相電壓電流，有功無功，50次電壓電流諧波和波形畸變率，具有四象限有功、無功電量累計功能。
能對單相、三相三線、三相四線制用電設備或三相異步電動機進行不斷電在線檢測；電壓500V內，電流500A內可直接測試。可以顯示電壓、電流的波形，并實時刷新。
采用0.2級高精度鉗式電流互感器，能以單瓦計、二瓦計、三瓦計方式接線測試。

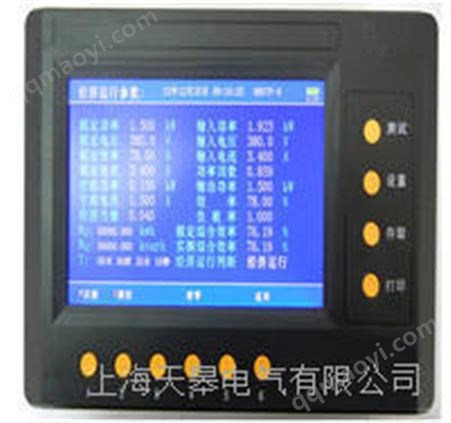

采用480×800點陣7寸彩色液晶顯示器，顯示信息量大，一屏能同時顯示多種參數。
儀表具有一機多用的性能和的性價比，已成為各用電單位配備的常規電能分析測試儀表。
3、TG2000電動機經濟運行測試儀主要技術參數
3.1.測試項目:
3.1.1、常規測試顯示打印項目：
交流電壓、交流電流、有功功率、無功功率、功率因素、電網頻率、正反向有功無功電量。
3.1.2、電機經濟運行測試顯示打印項目：
電機額定參數，空載參數、無功經濟當量、電機負載參數、額定綜合效率；以及對應當前負載下的電機負載率、效率、功率因數、綜合效率。
3.1.3、諧波測試顯示打印項目：各相電壓1～50次諧波含有率，各相電流1～50次諧波含量,各相電壓諧波總畸變率，各相電流總諧波含量
3.1.4、無功功率補償測試顯示打印項目：
補償前實測的有功功率、電流、電壓、功率因數、預期補償后的功率因數、補償電容量、無功經濟當量、節約的有功功率。
3.2.量程范圍；
交流電壓 50～700V（500V以上可外接PT）可定制1140v
交流電流 0.5～600A（500A以上可外接CT）
功率因數 0～±1
有功功率 0.03～750 kW
無功功率 0.03～750 kvar
正向有功電量 0～99999.999 kW·h
反向有功電量 0～99999.999 W·h
正向有功電量 0～99999.999 kvar·h
正向有功電量 0～99999.999 kvar·h
累計時間 0～99天23時59分59秒
電網頻率 10～65 Hz
3.3.測試精度：
電壓、電流 0.5級±1個字
功率 1.0級±1個字
功率因數 1.0級±1個字
低功率因數下優良誤差 ＜±0.005 （功率因數＜0.5時）
頻率 ±0.2Hz
3.4.其它參數指標:
外型尺寸:250×163×72(mm)
重量: 1.4 kg
功耗: 小于8W
